ESP32-C3をXBOXコントローラーから操作する

今回はXBOXのコントローラーからESP32-C3を操作する方法を紹介します。

WiiリモコンをESP32で利用する方法は以前紹介していますので次の記事をご参照ください。

Bluepad32
1. Bluetoothの問題
使い方
まとめ

Bluepad32

Bluepad32というライブラリを使用します。様々なゲームコントローラーと様々なマイコンの組み合わせで使用することができ、使い方も簡単です。

Bluetoothの問題

一口にBluetoothといっても、大きく分けてBluetooth BR/EDR(いわゆるClassic)とBLEの2種類があり基本的には互換性がなく別のものだと考えてよいです。

マイコン側の対応で言えば、ESP32はBR/EDRとBLEの両対応ですが、ESP32-C3やESP32-S3はBLEのみの対応です。一方、コントローラー側を見ると、WiiリモコンやPS5のコントローラーはBR/EDRのみ対応、XBOXのコントローラーはBLEのみの対応です。

FAQ - Bluepad32

A Bluetooth controller

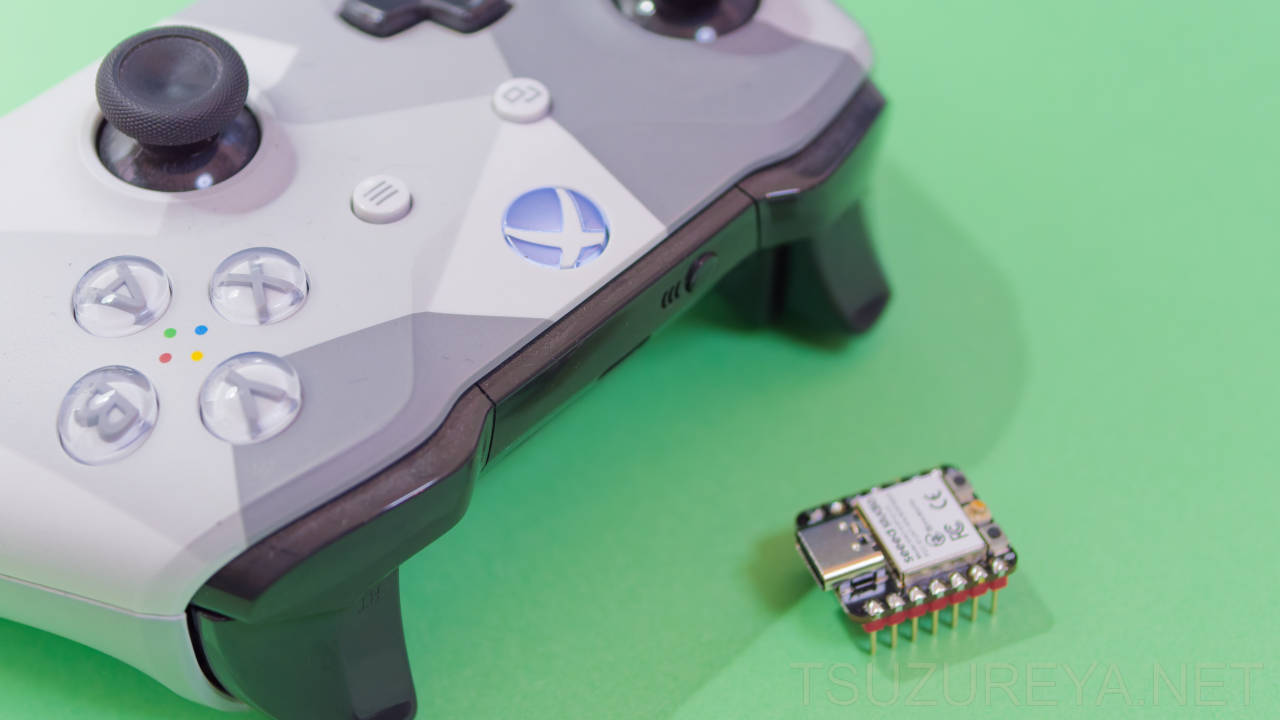

今回はBLEに対応しているESP32-C3とXBOXコントローラーを使用した例を紹介します。

Bluetooth BR/EDRとBLEについては私も詳細は説明できません。気になる方は各自調べてみてください。

使い方

1:ボードマネージャの追加

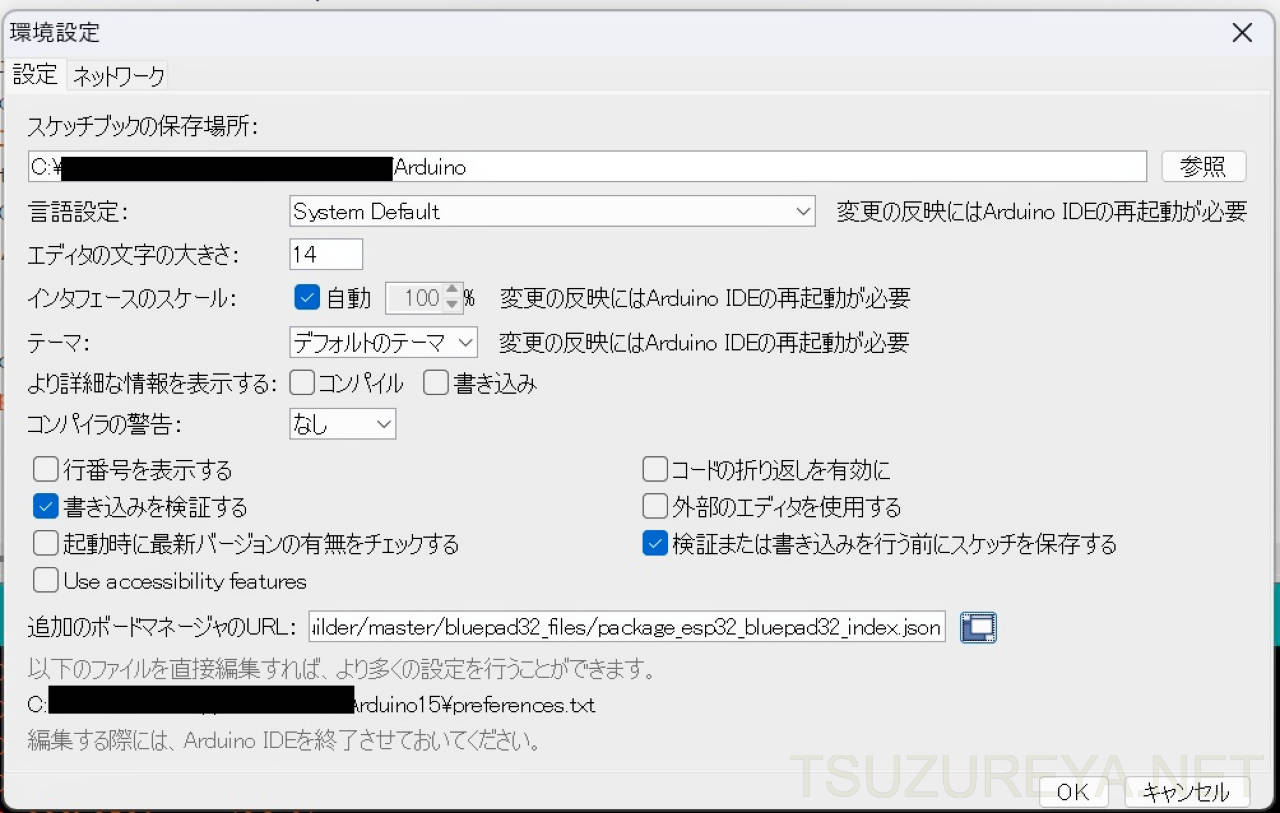

ArduinoIDEで、[ファイル]-[環境設定]を開き、[追加のボードマネージャーのURL]に以下のアドレスを追加してください。

https://raw.githubusercontent.com/ricardoquesada/esp32-arduino-lib-builder/master/bluepad32_files/package_esp32_bluepad32_index.json

2:ボードの追加

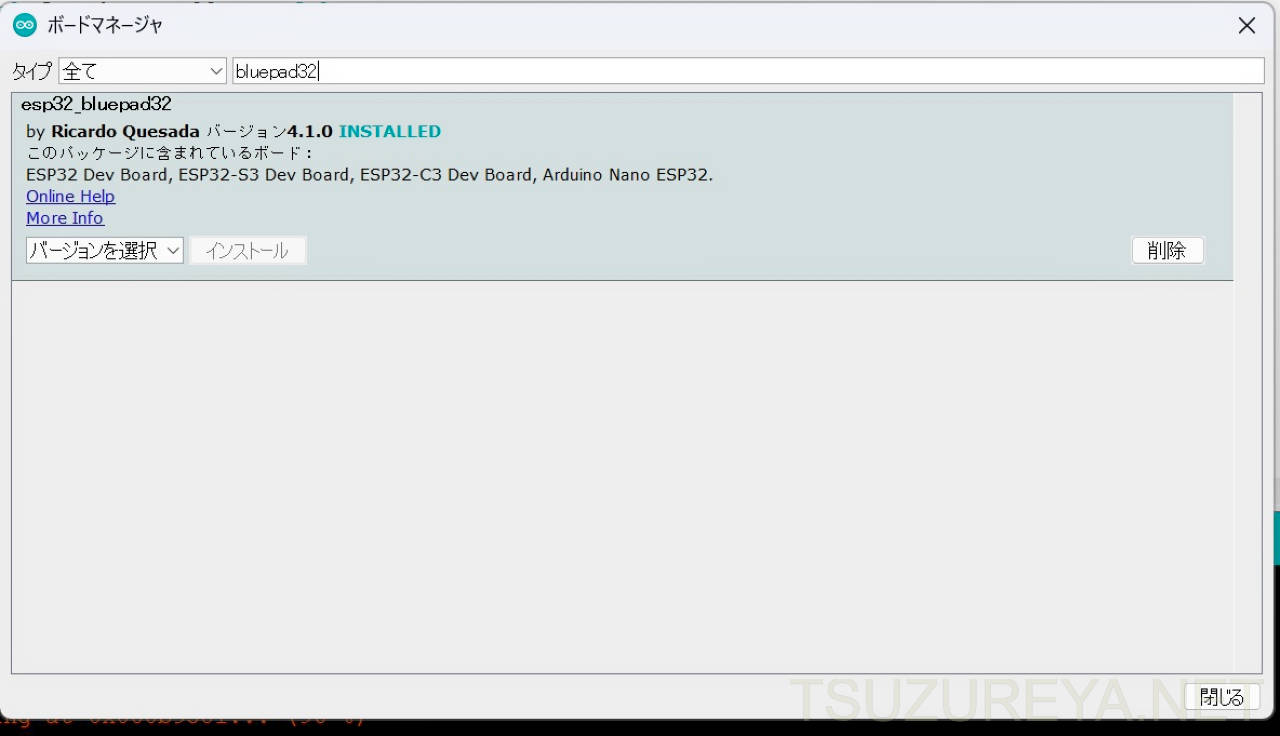

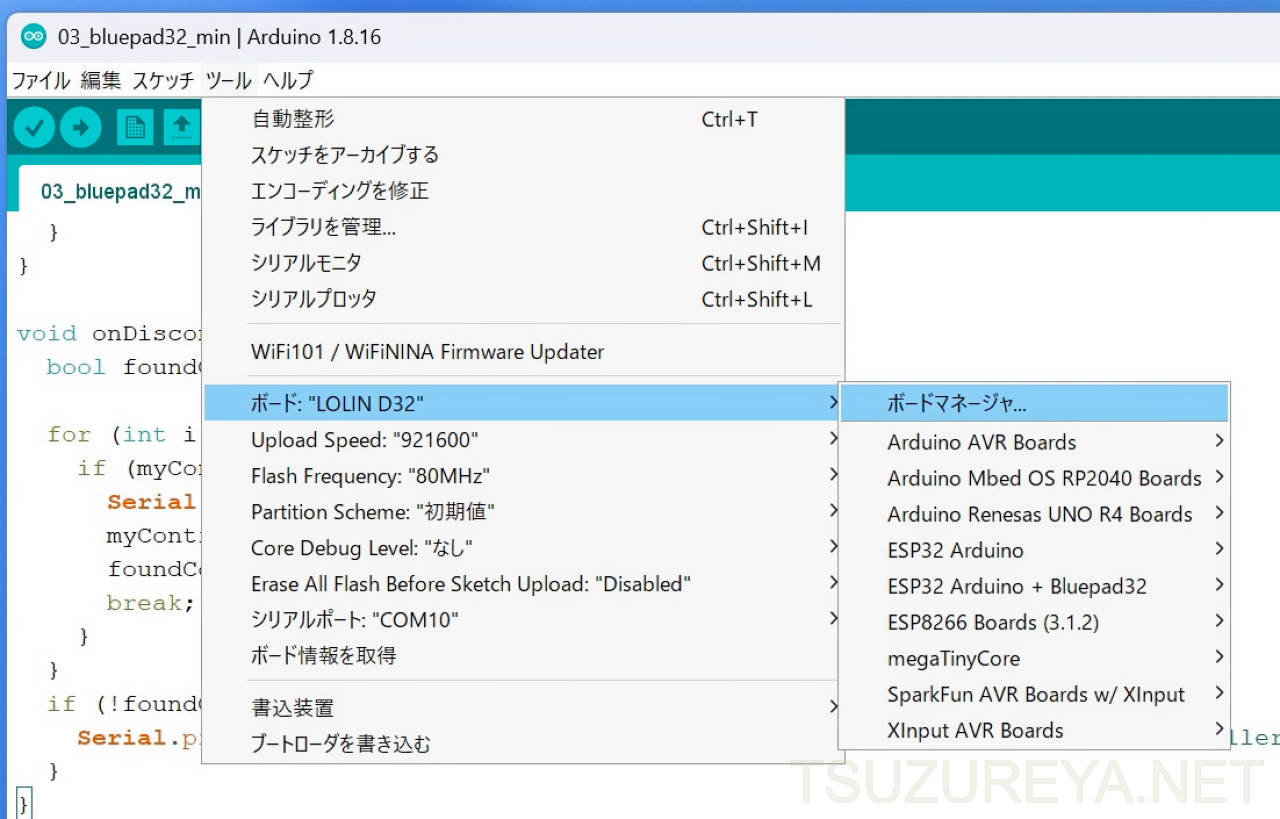

[ツール]-[ボード]-[ボードマネージャ]を開いてください。検索ボックスに”bluepad32″と入力して、ヒットしたものをインストールしてください。

3:ボードの設定

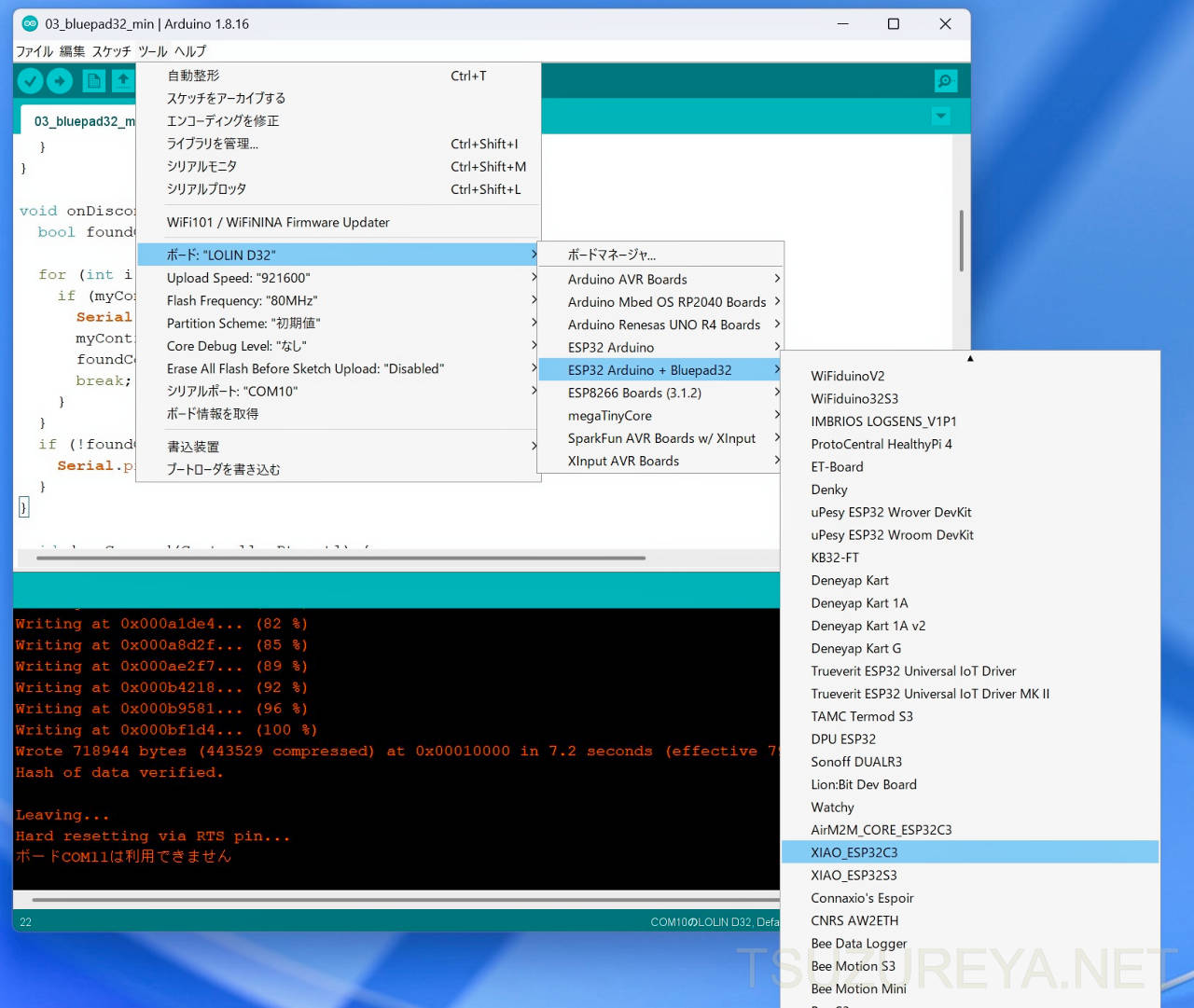

[ツール]-[ボード]-[ESP32 Arduino+Bluepad32]の中から自分で使用するボードを選択してください。

今回はXIAOのESP32C3を使用して動作確認を行いました。

4:スケッチ

動作確認用のスケッチを以下に掲載します。といっても、ライブラリに標準で付属しているサンプルから不要な部分を削り、少し手直ししただけのものです。

シリアル通信から、コントローラー側で押されたキーを確認できるようにしてあります。

#include <Bluepad32.h>
ControllerPtr myControllers[BP32_MAX_GAMEPADS];

void onConnectedController(ControllerPtr ctl) {
 bool foundEmptySlot = false;
 for (int i = 0; i < BP32_MAX_GAMEPADS; i++) {
 if (myControllers[i] == nullptr) {
  Serial.printf("CALLBACK: Controller is connected, index=%d\n", i);
  ControllerProperties properties = ctl->getProperties();
  Serial.printf("Controller model: %s, VID=0x%04x, PID=0x%04x\n", ctl->getModelName().c_str(), properties.vendor_id, properties.product_id);
  myControllers[i] = ctl;
  foundEmptySlot = true;
  break;
  }
 }
 if (!foundEmptySlot) {
  Serial.println("CALLBACK: Controller connected, but could not found empty slot");
 }
}

void onDisconnectedController(ControllerPtr ctl) {
 bool foundController = false;

 for (int i = 0; i < BP32_MAX_GAMEPADS; i++){
  if (myControllers[i] == ctl){
   Serial.printf("CALLBACK: Controller disconnected from index=%d\n", i);
   myControllers[i] = nullptr;
   foundController = true;
   break;
  }
 }
 if (!foundController) {
   Serial.println("CALLBACK: Controller disconnected, but not found in myControllers");
 }
}
void processGamepad(ControllerPtr ctl) {
 //ABXY BUTTONS
 if (ctl->a()) Serial.printf("A\n");
 if (ctl->b()) Serial.printf("B\n");
 if (ctl->x()) Serial.printf("X\n");
 if (ctl->y()) Serial.printf("Y\n");
 if (ctl->l1()) Serial.printf("L1\n");
 if (ctl->r1()) Serial.printf("R1\n");
 if (ctl->l2()) Serial.printf("L2\n");//トリガーL
 if (ctl->r2()) Serial.printf("R2\n");//トリガーR

 //DPAD
 if (ctl->dpad()& DPAD_UP) Serial.printf("UP\n");
 if (ctl->dpad()& DPAD_DOWN) Serial.printf("DOWN\n");
 if (ctl->dpad()& DPAD_LEFT) Serial.printf("LEFT\n");
 if (ctl->dpad()& DPAD_RIGHT) Serial.printf("RIGHT\n");

 //MISCボタン
 if (ctl->miscButtons()& MISC_BUTTON_SYSTEM) Serial.printf("XBOX\n");
 if (ctl->miscButtons()& MISC_BUTTON_BACK) Serial.printf("BACK\n");
 if (ctl->miscButtons()& MISC_BUTTON_HOME) Serial.printf("HOME\n");

 //アナログ入力
 Serial.printf("L:(%4d,%4d) R:(%4d,%4d) TRIG:(%4d,%4d)\n",
 ctl->axisX(), ctl->axisY(),
 ctl->axisRX(), ctl->axisRY(),
 ctl->brake(), ctl->throttle());
}

void processControllers() {
 for (auto myController : myControllers) {
  if (myController && myController->isConnected() && myController->hasData()) {
   if (myController->isGamepad()) {
    processGamepad(myController);
   }
   else {
    Serial.println("Unsupported controller");
   }
  }
 }
}

// Arduino setup function. Runs in CPU 1
void setup() {
 Serial.begin(115200);
 Serial.printf("Firmware: %s\n", BP32.firmwareVersion());
 const uint8_t* addr = BP32.localBdAddress();
 Serial.printf("BD Addr: %2X:%2X:%2X:%2X:%2X:%2X\n", addr[0], addr[1], addr[2], addr[3], addr[4], addr[5]);

 // Setup the Bluepad32 callbacks
 BP32.setup(&onConnectedController, &onDisconnectedController);
 BP32.forgetBluetoothKeys();
}

// Arduino loop function. Runs in CPU 1.
void loop() {
 bool dataUpdated = BP32.update();
 if (dataUpdated) processControllers();
 delay(10);
}
